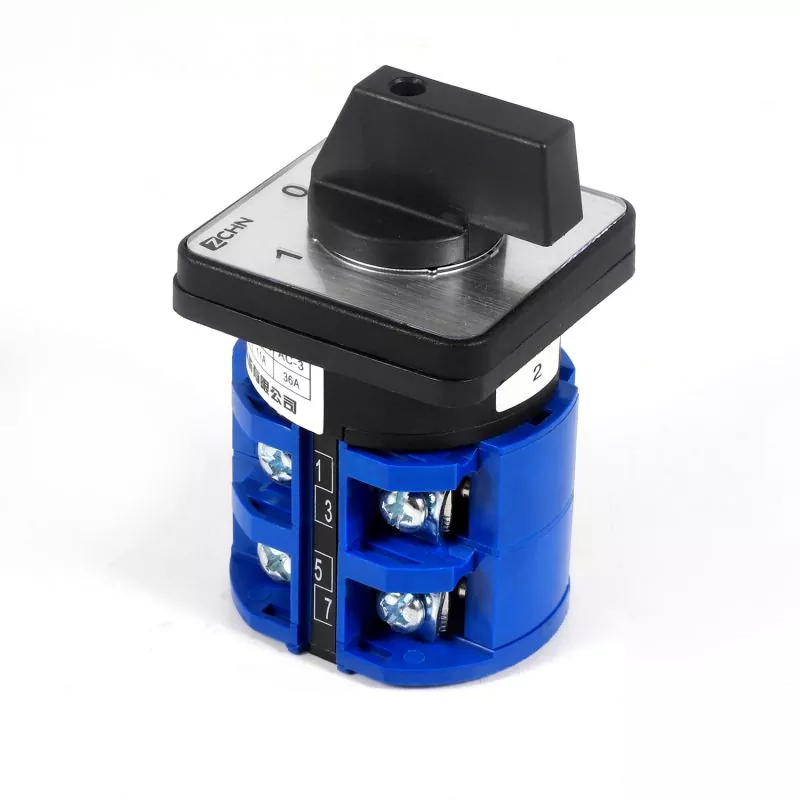

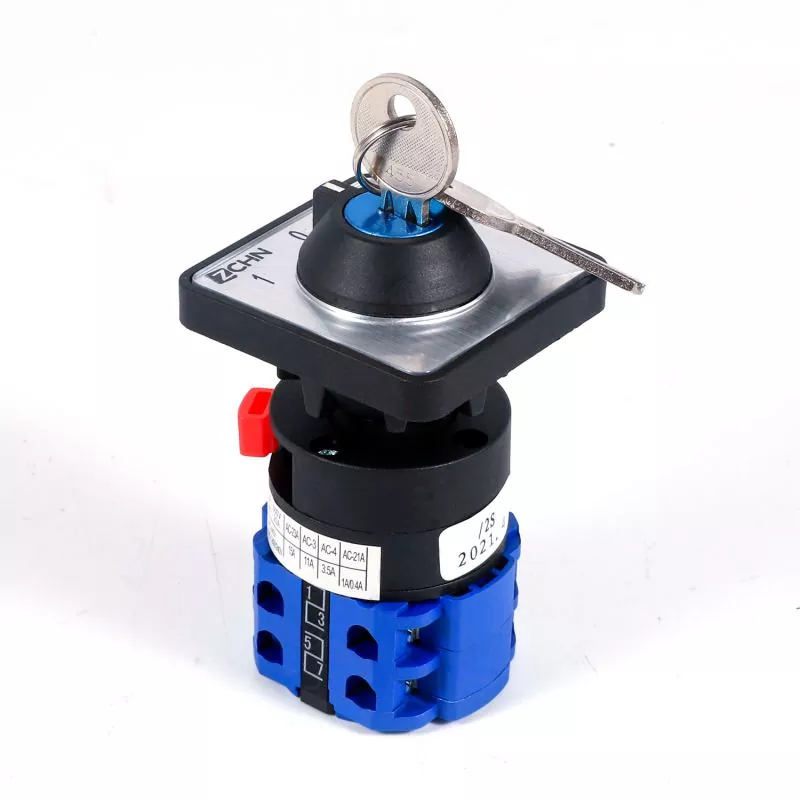

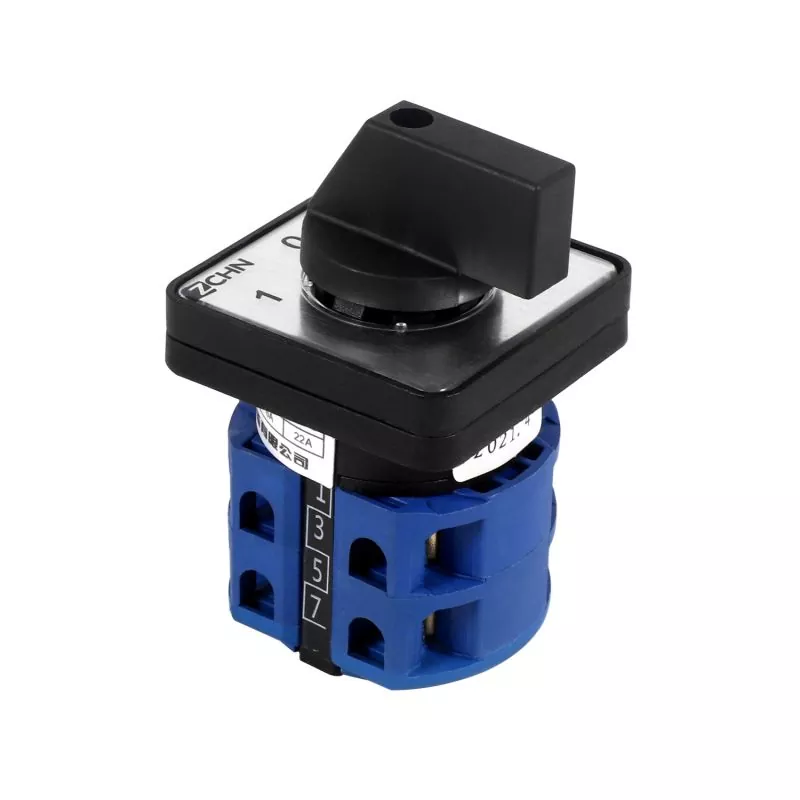

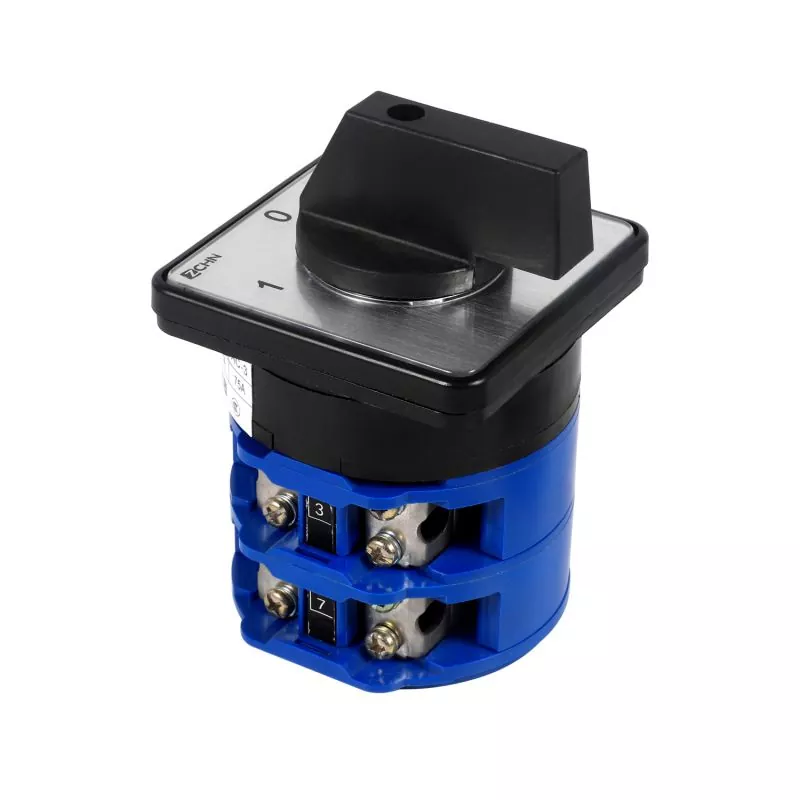

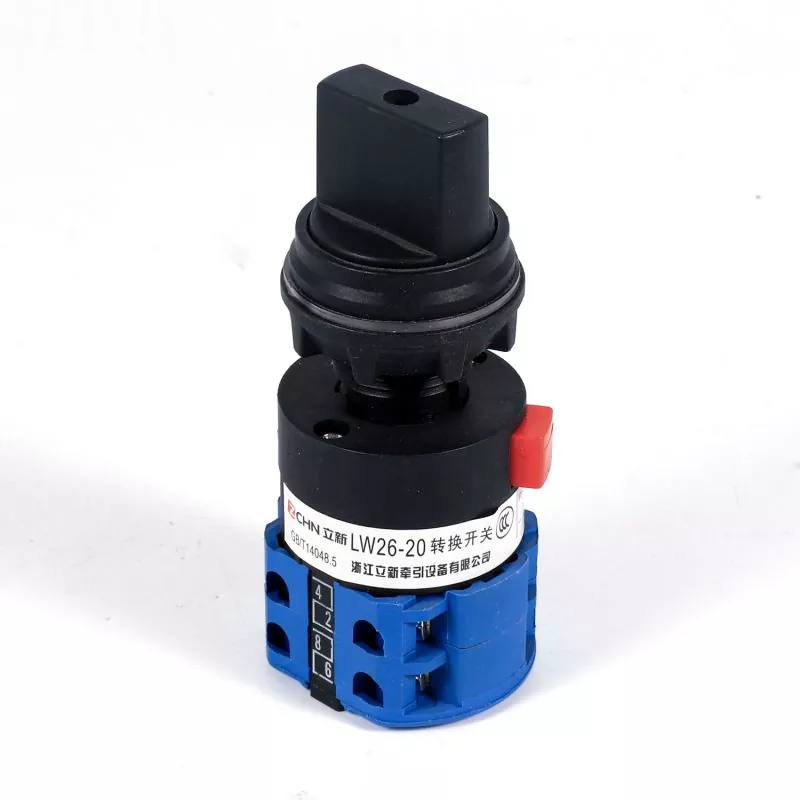

Wysokiej jakości 3-pozycyjny obrotowy przełącznik krzywkowy typu on-off-on jest oferowany przez chińskiego producenta Lixin. Trójpozycyjny obrotowy przełącznik krzywkowy typu on-off-on to wszechstronny przełącznik elektryczny, który umożliwia ustawienie trzech różnych pozycji: wyłączony, włączony i włączony. Został zaprojektowany do precyzyjnego i elastycznego kontrolowania przepływu energii elektrycznej w obwodach.
Przełączniki obrotowe serii LW26, w tym 3-pozycyjny obrotowy przełącznik krzywkowy typu włącz-wyłącz-włącz, zostały zaprojektowane do stosowania w obwodach elektrycznych pracujących przy częstotliwości prądu przemiennego 50 Hz, obsługujących znamionowe napięcia robocze do 440 V prądu przemiennego i napięcia prądu stałego do 240 V, przy prądach znamionowych sięgających 315A. Przełączniki te służą jako niezawodne elementy sterujące rzadkiego ręcznego podłączania lub rozłączania obwodów, oferując wszechstronność w zarządzaniu różnymi aplikacjami. Dodatkowo ułatwiają bezpośrednie sterowanie trójfazowymi silnikami asynchronicznymi, zaspokajając podstawowe potrzeby związane z kontrolą poleceń i pomiarami obwodów.
Zaprojektowany specjalnie do zastosowań wymagających regulacji prędkości, 3-pozycyjny obrotowy przełącznik krzywkowy typu On-Off-On zwiększa elastyczność operacyjną. Dzięki swojej różnorodnej funkcjonalności seria LW26 znajduje zastosowanie jako przełączniki do sterowania obwodami, przełączniki sprzętu testowego, przełączniki do sterowania silnikiem i główne przełączniki sterujące, w tym do zastosowań w spawarkach.
Certyfikowana na zgodność z normami takimi jak GB/T 14048.3, GB/T 14048.5 i EN60947-5-1, seria LW26 zapewnia zgodność z przepisami branżowymi. Dostępne w różnych specyfikacjach od 10 A do 315 A, przełączniki te charakteryzują się zwartą konstrukcją, skrupulatnym doborem materiałów i solidnymi właściwościami izolacyjnymi. Ich elastyczne operacje przełączania w połączeniu z funkcjami bezpieczeństwa, takimi jak ochrona palców w modelach takich jak LW26-10, LW26-20, LW26-25 i LW26-32, gwarantują niezawodne działanie w różnorodnych środowiskach.
Oferując innowacyjne rozwiązanie, seria LW26 służy jako idealna aktualizacja, zdolna do zastąpienia starszych modeli przełączników, takich jak LW2, LW5, LW6, LW8, LW12, HZ5, HZ10 i HZ12, a także przełączników importowanych urządzeń.
Sterownica sposób |
cecha oznaczenie |
Pozycja siłownika |
|||
Typ samoreplikujący |
A |
0°30° |
0-45° |
0°-60° |
|
B |
30°-0°30° |
45°0°-45° |
60°0°-60° |
||
X |
60-30=0°30-60° |
||||
Typ lokalizacji |
C |
0°30° |
0°45° |
0°60° |
|
D |
30°0°30° |
45°0°45° |
60°0°60° |
||
E |
30°0°30°60° |
45°0°45°90° |
60°0*60*120° |
||
F |
60°30°0°30°60° |
90°45°0°45°90° |
60°0°60°120°180° |
||
G |
60°30°0°30°60°90° |
90°45°0°45°90°135° |
120°60°0°60°120°180° |
||
H |
90°60°30°0°30°60°90° |
135°90°45°0°45°90°135° |
|||
90°60°30°0°30°60°90°120° |
135°90°45°0°45°90°135°180° |
||||
J |
120°90°60°30°0°30°60°90°120° |
||||
K |
120°90°60°30°0°30°60°90°120°150° |
||||
L |
150°120°90°60°30°0°30°60°90°120°150° |
||||
M |
150°120°90°60°30°0°30°60°90°120°150°180° |
||||
N |
45° 45° |
30°30° |
|||
P |
90°0°90 |
||||
T |
0*90° |
||||
V |
90°0° |
||||
R |
270°0°90°180° |
||||
orientacja Typ samoreplikujący |
Q |
30°0°-30° |
45-0°45° |
||
S |
30°-0°60° |
90°0°-45 |
|||
W |
90-45°0°45-90° |
||||
Z |
120°-90°0⁰-30° |
135°-90°0⁶-45° |
Specyfikacja typu |
LW26-10 LW26-10G LW26-10X |
LW26-20 LW26-20X LW26-20C |
LW26-25 |
LW26-32 LW26-32F |
LW26-40 LW26-40F |
LW26-63 LW26-63F |
LW26-125 |
LW26-160 |
LW26-250 |
LW26-315 |
Ui V |
660/690 |
660 |
660 |
660 |
660 |
660 |
660 |
660 |
660 |
660 |
Ith A |
10 |
20 |
25 |
32 |
40 |
63 |
125 |
160 |
250 |
315 |
Ue V |
240440 |
24110240440 |
24110240440 |
240440 |
240440 |
240440 |
240440 |
240 440 |
240440 |
240440 |
the |
||||||||||
AC-21A AC-22A A |
1010 |
20 20 |
25 25 |
32 32 |
63 63 |
100 100 |
150 150 |
200200 |
315 315 |
|
AC-23A A |
7.57.5 |
15 15 |
22 22 |
30 30 |
37 37 |
57 57 |
90 90 |
135 135 |
265 265 |
|
AC-3 A |
5.55.5 |
11 11 |
15 15 |
22 22 |
30 30 |
36 36 |
75 75 |
95 95 |
110 110 |
|
AC-4 A |
1.751.75 |
3.5 3.5 |
6.5 6.5 |
11 11 |
15 15 |
30 30 |
55 55 |
95 95 |
||
AC-15 A |
2.51.5 |
5 4 |
8 5 |
14 6 |
||||||
DC-13 A |
12 0.40.4 |
20 0,5 0,5 |
||||||||
Znamionowa moc sterująca P |
||||||||||
AC-23A KW |
1.8 3 |
3,7/2,5 7,5/3,7 |
5,5/311/5,5 |
75/415/75 |
185/918,5/9 |
15/1030/18,5 |
30/1545/22 |
37/2275/37 |
75/37132/55 |
|
AC-2 KW |
2.53.7 |
4 7.5 |
5.5 11 |
75 15 |
185 30 |
30 45 |
37 55 |
55 95 |
||
AC-3 KW |
1.52.2 |
3/22 5,5/3 |
4/3 7,5/3,7 |
55/411/5,5 |
15/7,515/7,5 |
11/618,5/11 |
15/7.530/13 |
22/1137/18,5 |
37/2255/30 |
|
AC-4 KW |
0,370,55 |
0,55/0,751,5/1,5 |
1,5/1,13/2,2 |
27/1,555/3 |
55/2475/4 |
6/312/5,5 |
10/415/7,5 |
15/7.525/11 |
1. Temperatura otoczenia musi mieścić się w przedziale od -25°C do +40°C, a średnia dobowa nie może przekraczać 25°C.
2. Dolna granica temperatury otoczenia nie powinna spaść poniżej -25°C.
3. Miejsca instalacji nie powinny przekraczać wysokości 2000 m nad poziomem morza.
4. Przy maksymalnej temperaturze +40°C wilgotność względna powietrza nie powinna przekraczać 50%. Wyższe poziomy wilgotności względnej mogą być dopuszczalne w niższych temperaturach, np. osiągając 90% w temperaturze 20°C. Należy podjąć specjalne środki ostrożności, aby złagodzić kondensację wynikającą z wahań temperatury.
1. Przełącznik jest zainstalowany w środowisku o stopniu zanieczyszczenia 3.
2. Montaż należy przeprowadzić zgodnie z instrukcją dostarczoną przez naszą fabrykę.
1 Podzielone według użycia
(1) Przełącznik do konwersji obwodu głównego;
(2) Przełącznik zasilania do bezpośredniego sterowania silnikiem; (3) Przełącznik zasilania głównego sterowania i pomiarów.
2 According to the operation mode
(1) Typ pozycjonowania;
(2) typ samoreplikujący;
(3) Pozycjonowanie typu samoreplikującego.
3 Według systemu kontaktowego
(1) Przełącznik pozycjonujący ma od 1 do 12 sekcji (tylko 8 sekcji w przypadku przełączników 63A i wyższych);
(2) Przełącznik zasilania typu samoregenerującego ma od 1 do 3 sekcji (LW26-20; wersety od 1 do 8)
(3) Przełącznik zasilania do bezpośredniego sterowania silnikiem składa się głównie z 1 do 6 sekcji.
