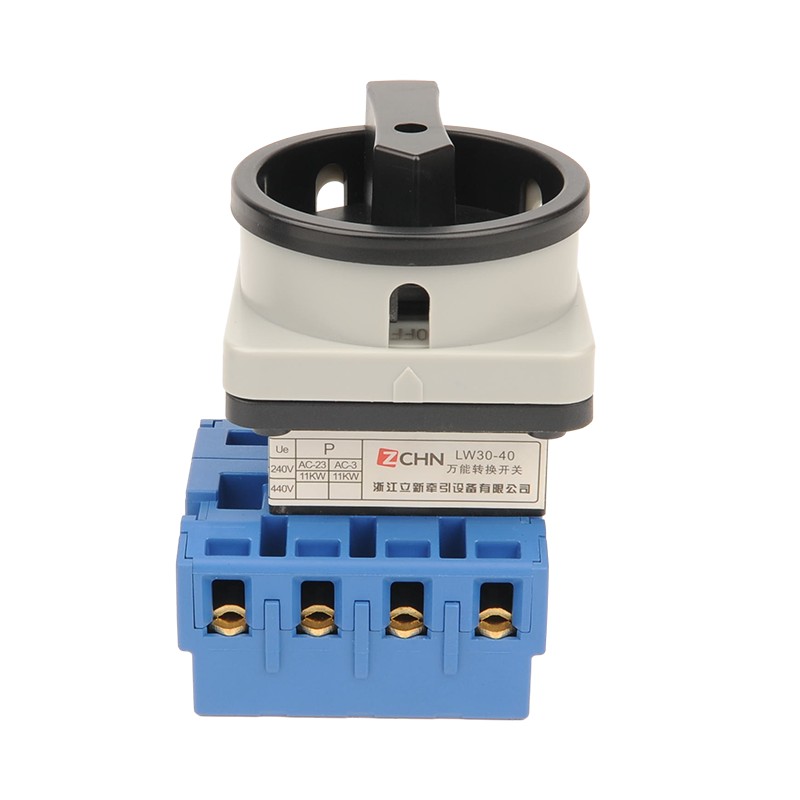

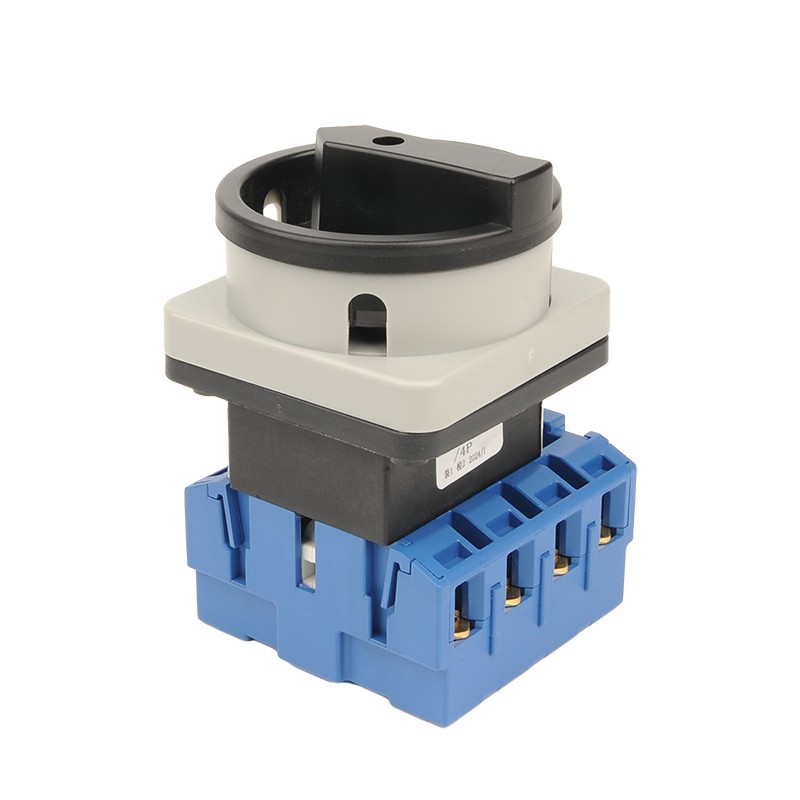

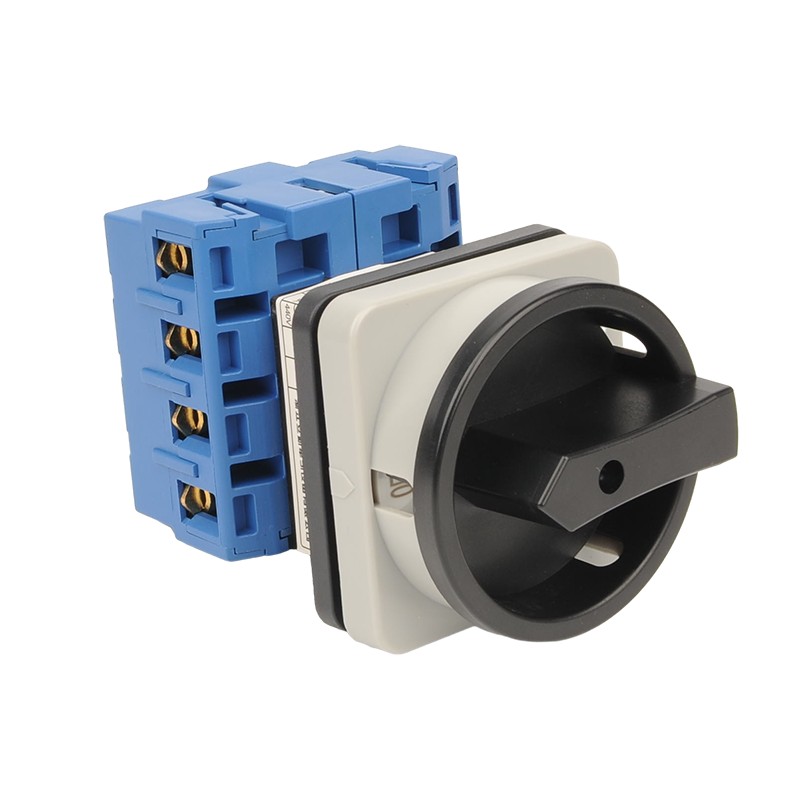

Przełącznik zmiany serii LW30

Przełącznik serii LW30 jest wspólnym urządzeniem do ochrony elektrycznej, stosowanego głównie do kontroli obciążenia i ochrony zwarcia. Przełącznik LIXIN LW30 ma doskonałą wydajność i niezwykłą jakość, możesz w pełni zaufać, że może on stabilnie i płynnie.

Wyślij zapytanie

Opis produktu

Jako profesjonalny producent Universal Switch, chcielibyśmy zasugerować, aby kupić nasz przełącznik serii LIXIN LW30, mamy różne obecne klasy, aby spełnić Twoje wymagania. Może być używany jako główny przełącznik instalacji wentylacyjnej, klimatyzator i system pomp.

Przełącznik serii LW30 ma wiele funkcji, takich jak niewielka głośność, kompaktowa struktura, materiały selektywne, lepsza izolacja, ochrona palca, bezpieczna i niezawodna. Odległość izolacyjna jest dłuższa niż inny przełącznik tego samego typu, szybka prędkość odłączania, odpowiednia do bezpośredniego przełącznika. Istnieje pewne środki ostrożności instalacji, które musisz dostosować podczas instalacji przełącznika. Przed instalacją przełącznika, musisz zapewnić, że zasilanie jest odłączane, aby uniknąć sucha. wilgotne. Musisz użyć śrub dopasowania, aby zabezpieczyć przełącznik. Musisz podłączyć kable zgodnie ze schematem obwodu, aby upewnić się, że kable zasilające i kable ładowania są poprawnie podłączone, aby uniknąć słabego kontaktu.

Warunki pracy rozłączanie obciążenia serii LW30

Normalne warunki pracy

(1) Temperatura powietrza otoczenia nie przekracza +40 stopni, a średnia temperatura w ciągu 24 godzin nie przekracza 25 ° C;

(2) Dolna granica temperatury powietrza otoczenia nie przekracza -25 ° C

(3) wysokość lokalizacji instalacji nie przekracza 2000 m;

(4) Gdy maksymalna temperatura wynosi +40 ° C, wilgotność względnej powietrza nie przekracza 50%. Wyższa wilgotność względna jest dozwolona w niższych temperaturach, takich jak 90% w 20 ° C. Należy podjąć specjalne środki, aby poradzić sobie z kondensacją, która od czasu do czasu występuje z powodu zmian temperatury.

Warunki instalacji

(1) przełącznik jest instalowany w warunkach środowiskowych poziomu zanieczyszczenia 3;

(2) Zainstaluj zgodnie z instrukcjami dostarczonymi przez fabrykę.

Klasyfikacja

1. Według kategorii użytkowania

(1) AC-23A

(2) AC-3

2. Zgodnie z podanym poziomem ochrony (1) bez przełącznika: IP20

(2) z termoplastycznym uszczelnionym skrzynką przełącznika: IP65

Kod specyfikacji pomocniczej

Liczba poziomów: 3 dla trzeciego poziomu, 4 na czwarty poziom

Dodatkowe kontakty: 0 bez, 1 z montowanymi bocznymi kontaktami pomocniczymi

Zacisk pośredni: 0 bez, 1 z neutralnym zaciskiem

Terminal naziemny: 0 bez, 1 z zaciskiem naziemnym

Model produktu i jego znaczenie

LIXIN LW30 Seria rozłącz rozłączenie obciążenia przez parametr przełącznika (specyfikacja)

Specyfikacje modelu	LW30-25 (20)	LW30-32	LW30-40	LW30-63	LW30-80	LW30-100
Uzgodniono prąd ogrzewania LTH a	25 (20)	32	40	63	80	100
Znamionowe napięcie robocze ue v	240 440	240 440	240 440	240 440	240 440	240 440
Wartość znamionowa LE/PE
AC-21A i/KW	20/- 20/-	32/- 32/-	40/- 40/-	63/- 63/-	80/- 80/-	100/- 100/-
AC-22A A/KW	20/- 20/-	32/- 32/-	40/- 40/-	63/- 63/-	80/- 80/-	100/- 100/-
AC-23A A/KW	15/4 15/7.5	22/5,5 22/11	30/7,5 30/15	43/11 43/22	57/18,5 57/30	70/22 70/37
AC-3 i/KW	11,7/3 11,7/5.5	15/4 15/7.5	22/7,5 22/11	36/11 36/18.5	43/15 43/22	57/18,5 57/30
