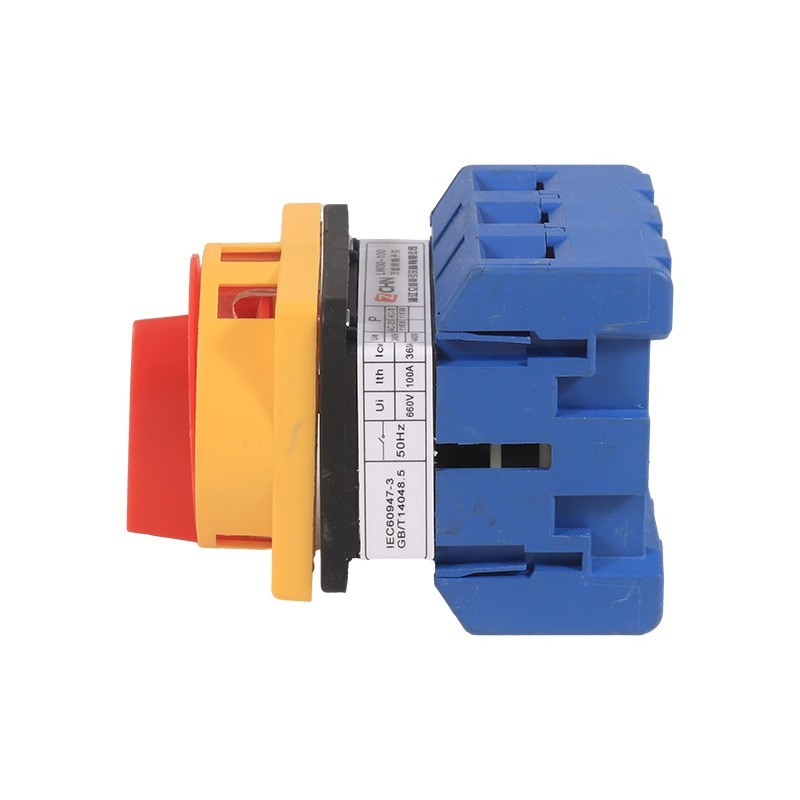

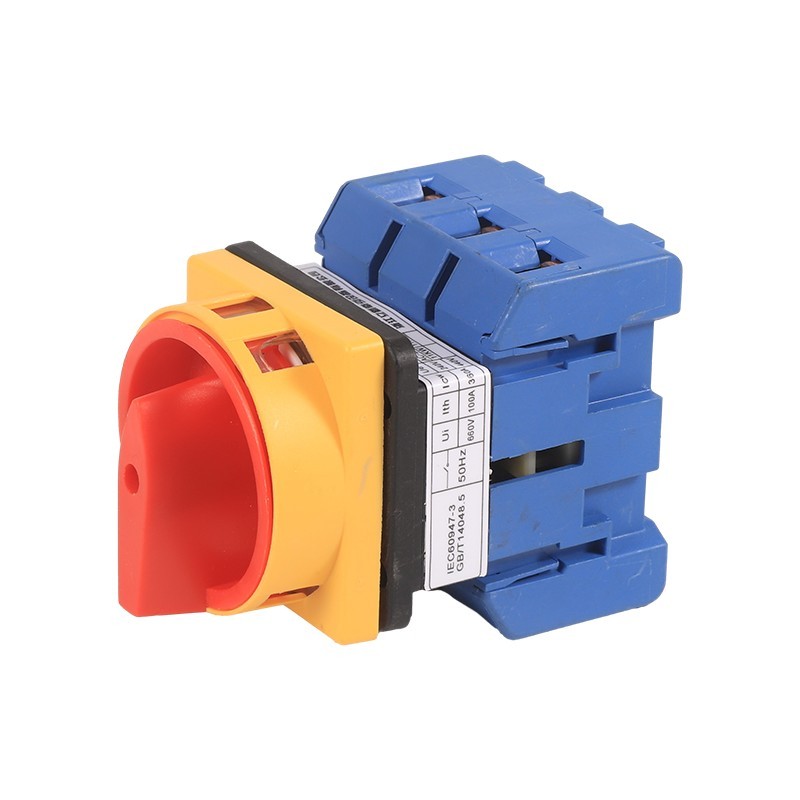

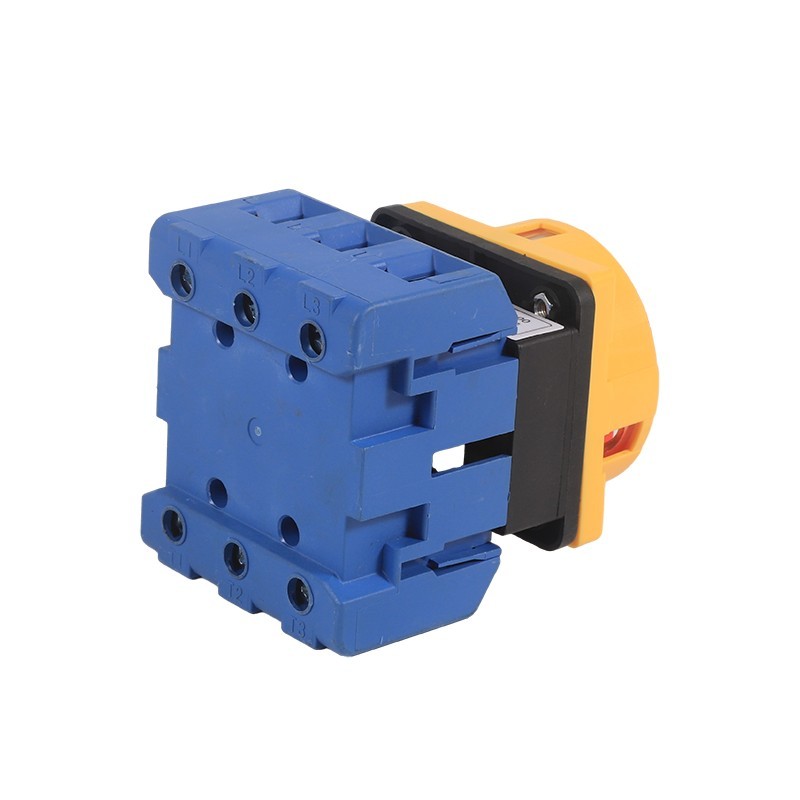

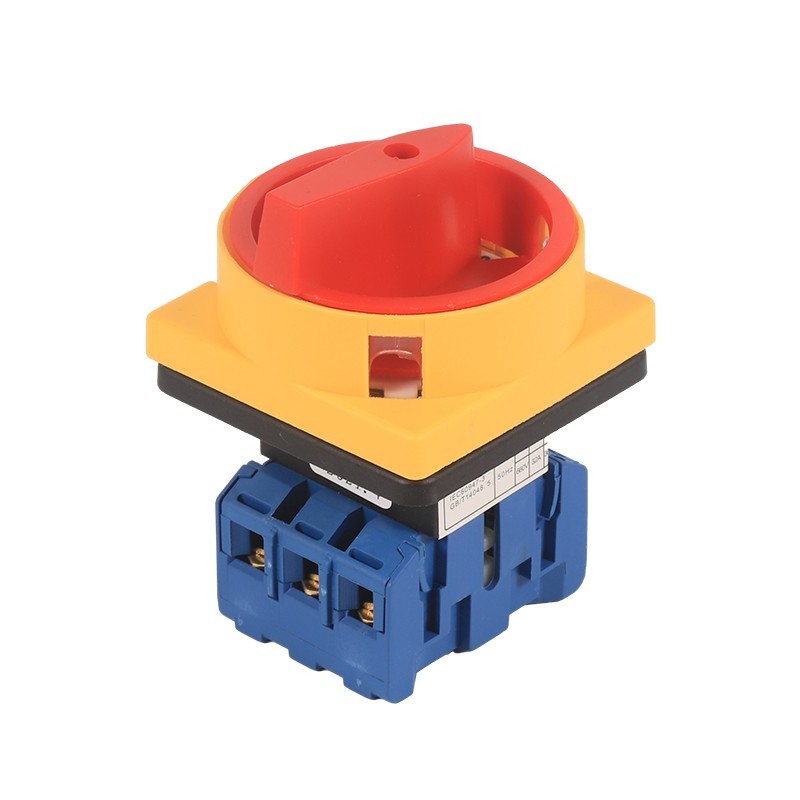

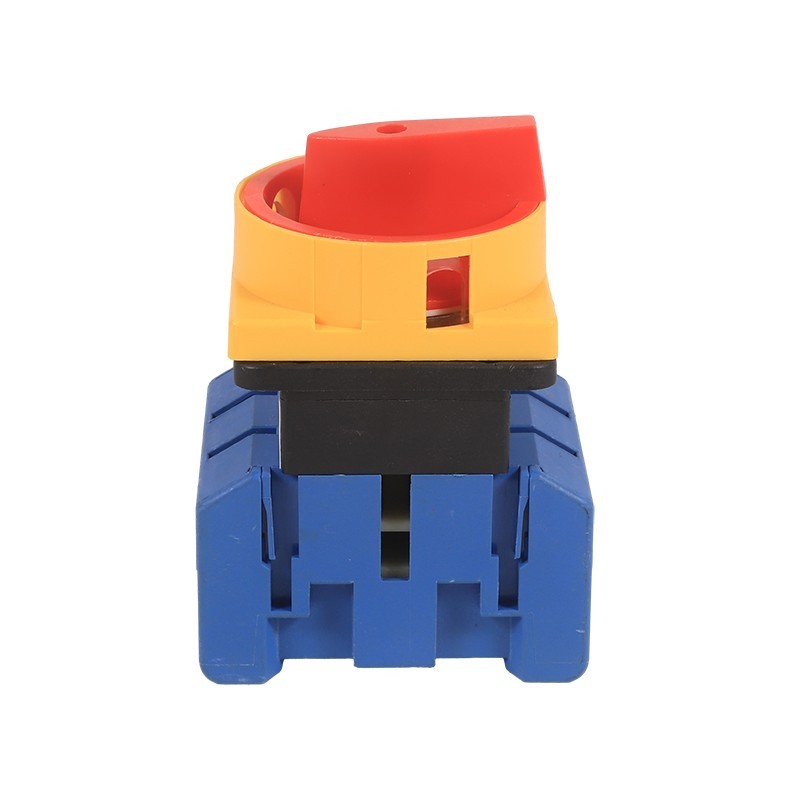

Przełącznik rozłączania obciążenia serii LW30

Możesz kupić przełącznik rozłączania obciążenia LIXIN LW30 z pewnością. LW30 Seria jest stosowana głównie do AC 50 Hz, napięcie działalności znamionowej 440 V, a poniżej, prąd znamionowy do 100A obwodu elektrycznego, który jest używany jako główny przełącznik instalacji wentylacji, klimatyzator i układ pompy wodnej, a także system pompy wodnej, a także układu pompy o małym przepływie, a także może kontrolować małe przepływ. Uwierzytelnianie EN60947-5-1.

Wyślij zapytanie

Opis produktu

Wprowadzenie przełącznika rozłączania obciążenia LW30 przez LIXIN, ustanawianie nowego standardu w nowoczesnych roztworach sterowania elektrycznego. Nasz przełącznik serii LW30 ma pełną specyfikację, mamy 20A, 25A, 32A, 40A, 63A, 80A i 100A Klasy prądowe. Wyjmowanie przełącznika. Odległość izolacji przełączników serii LW30 jest większa niż w przypadku innych przełączników tego samego typu, ma szybką prędkość odłączania i kombinezon dla przełącznika DC.

Istnieją pewne środki ostrożności instalacji, które należy dostosować podczas instalacji przełącznika. Przed zainstalowaniem przełącznika musisz upewnić się, że zasilanie jest odłączone, aby uniknąć porażenia prądem. Środowisko musi być suche i drożone, nie może być wysokiej temperatury i wilgotne. Musisz użyć śrub dopasowania, aby zabezpieczyć przełącznik. Musisz podłączyć kable zgodnie z schemarem obwodu, aby upewnić się, że kaseny mocy są poprawnie powiązane, aby uniknąć kontaktu dopasowania.

Zgodnie z powyższymi środkami ostrożności możesz zapewnić bezpieczne i niezawodne działanie przełącznika. Jeśli istnieje anomalia, należy ją wymienić lub naprawić na czas, aby zapewnić normalną obsługę i żywotność produktu.

Warunki pracy rozłączanie obciążenia serii LW30

Normalne warunki pracy

(1) Temperatura powietrza otoczenia nie przekracza +40 stopni, a średnia temperatura w ciągu 24 godzin nie przekracza 25 ° C;

(2) Dolna granica temperatury powietrza otoczenia nie przekracza -25 ° C

(3) wysokość lokalizacji instalacji nie przekracza 2000 m;

(4) Gdy maksymalna temperatura wynosi +40 ° C, wilgotność względnej powietrza nie przekracza 50%. Wyższa wilgotność względna jest dozwolona w niższych temperaturach, takich jak 90% w 20 ° C. Należy podjąć specjalne środki, aby poradzić sobie z kondensacją, która od czasu do czasu występuje z powodu zmian temperatury.

Warunki instalacji

(1) przełącznik jest instalowany w warunkach środowiskowych poziomu zanieczyszczenia 3;

(2) Zainstaluj zgodnie z instrukcjami dostarczonymi przez fabrykę.

Klasyfikacja

1. Według kategorii użytkowania

(1) AC-23A

(2) AC-3

2. Zgodnie z podanym poziomem ochrony (1) bez przełącznika: IP20

(2) z termoplastycznym uszczelnionym skrzynką przełącznika: IP65

Kod specyfikacji pomocniczej

Liczba poziomów: 3 dla trzeciego poziomu, 4 na czwarty poziom

Dodatkowe kontakty: 0 bez, 1 z montowanymi bocznymi kontaktami pomocniczymi

Zacisk pośredni: 0 bez, 1 z neutralnym zaciskiem

Terminal naziemny: 0 bez, 1 z zaciskiem naziemnym

Model produktu i jego znaczenie

LIXIN LW30 Seria rozłącz rozłączenie obciążenia przez parametr przełącznika (specyfikacja)

Specyfikacje modelu	LW30-25 (20)	LW30-32	LW30-40	LW30-63	LW30-80	LW30-100
Uzgodniono prąd ogrzewania LTH a	25 (20)	32	40	63	80	100
Znamionowe napięcie robocze ue v	240 440	240 440	240 440	240 440	240 440	240 440
Wartość znamionowa LE/PE
AC-21A i/KW	20/- 20/-	32/- 32/-	40/- 40/-	63/- 63/-	80/- 80/-	100/- 100/-
AC-22A A/KW	20/- 20/-	32/- 32/-	40/- 40/-	63/- 63/-	80/- 80/-	100/- 100/-
AC-23A A/KW	15/4 15/7.5	22/5,5 22/11	30/7,5 30/15	43/11 43/22	57/18,5 57/30	70/22 70/37
AC-3 i/KW	11,7/3 11,7/5.5	15/4 15/7.5	22/7,5 22/11	36/11 36/18.5	43/15 43/22	57/18,5 57/30
