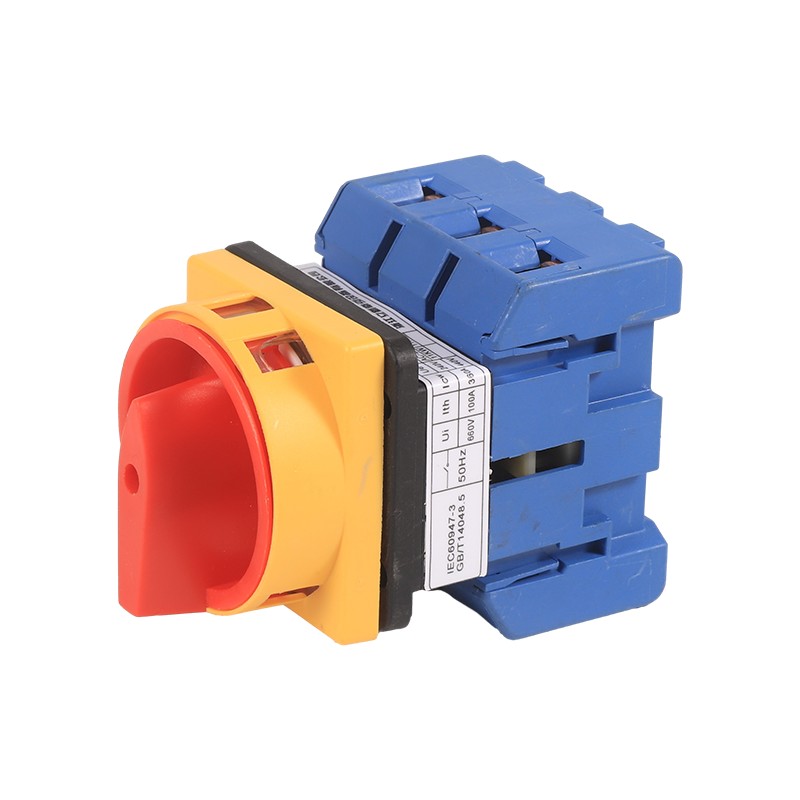

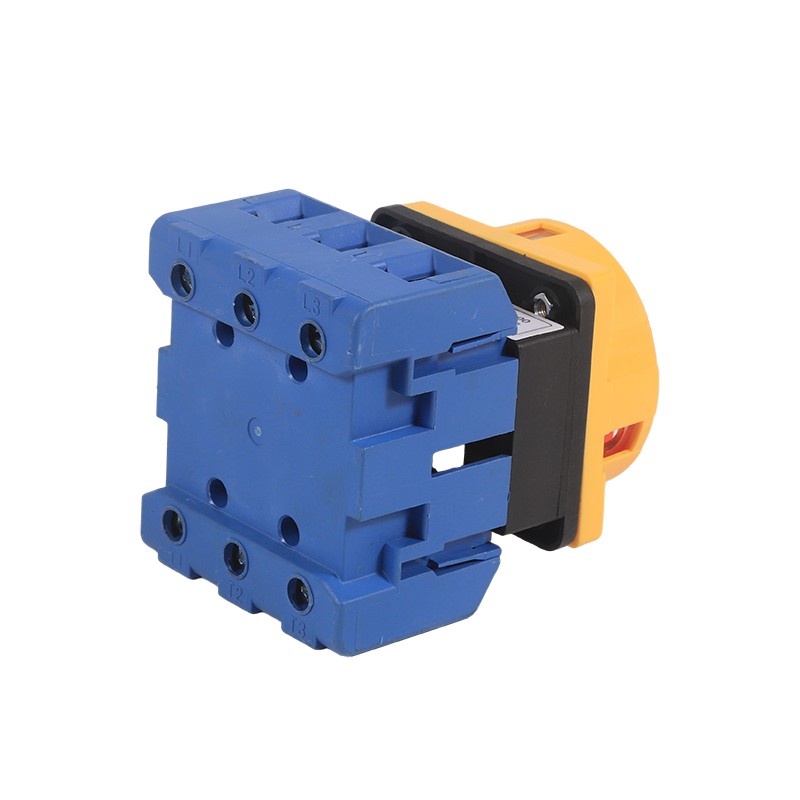

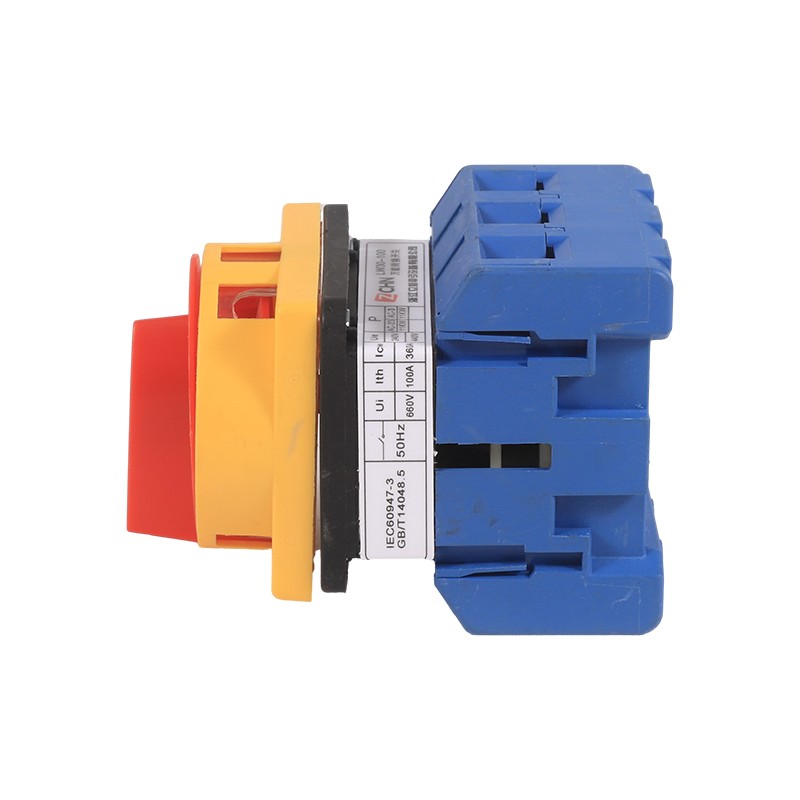

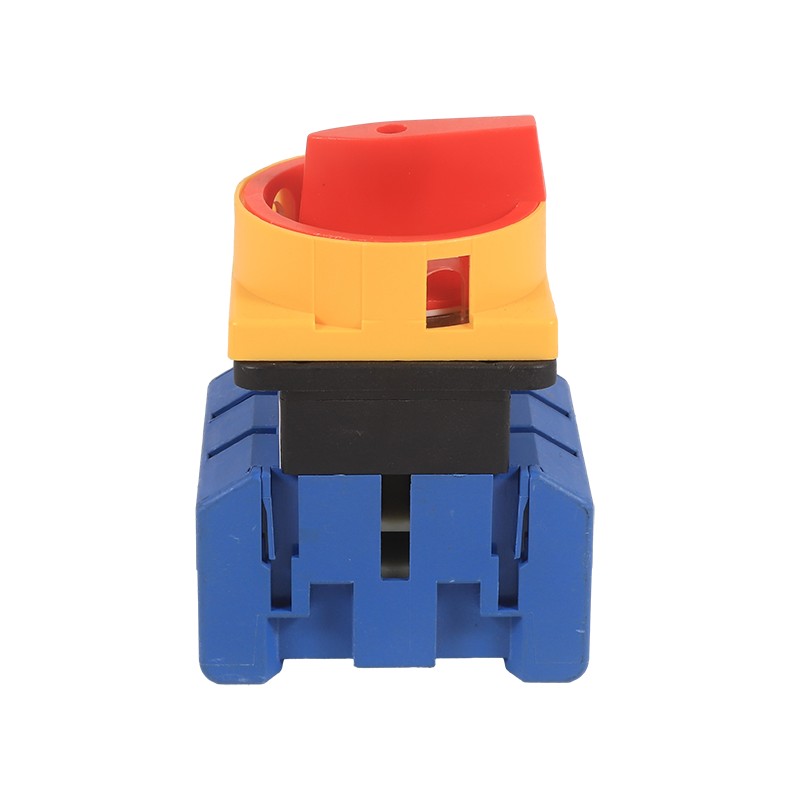

Universal Switch LW30 Series

Universal Switch serii LW30 to elektryczne urządzenie sterujące integrującym wielofunkcyjną i wysoką niezawodność. Jest stosowany głównie w systemach elektrycznych przemysłowych i cywilnych z AC 50 Hz, znamionowym napięciem roboczym 440 V i poniżej oraz prądem ocenianym do 100A. Dzięki doskonałej koncepcji wydajności elektrycznej i modułowej konstrukcji, produkt jest szeroko stosowany jako główne urządzenie przełączające zasilanie w systemie kontroli ryzyka, środkową jednostkę klimatyzacji, zaopatrzenie w wodę i pompowanie drenażu oraz inne sceny.

Wyślij zapytanie

Opis produktu

Przełącznik LW30 ma zalety małych rozmiarów, kompaktowej struktury, wykwintnego wyboru materiału, dobrej izolacji, funkcji ochrony palca, bezpieczeństwa i niezawodności, możesz dodać inne bloki kontaktowe na 3-biegunowym bloku standardowym bez usunięcia przełącznika, odległość izolacji przełącznika jest większa niż inne podobne przełączniki, szybka prędkość rozłączenia, odpowiednia dla przełącznika DC.

Ta seria przełączników przyjmuje złożoną strukturę tworzyw sztucznych o wysokiej wytrzymałości i wysokiej jakości materiałów kontaktowych i maksymalizuje wykorzystanie przestrzeni poprzez trójwymiarowy układ kontaktowy. Komponent podstawowy przyjmuje system kontaktu z podwójnym zerwaniem stopu, z opatentowanym projektem mechanizmu szybkiego zrywania, skutecznie hamuje wytwarzanie ARC. Produkty przekazały certyfikację systemu zarządzania jakością ISO9001 oraz CCC oraz inne certyfikaty międzynarodowe. Dzięki kompaktowej strukturze, doskonałej wydajności bezpieczeństwa i elastycznej konfiguracji, ta seria przełączników stała się ważnym elementem elektrycznym w inteligentnych budynkach, automatyzacji przemysłowej i nowych dziedzinach energetycznych.

Warunki pracy rozłączanie obciążenia serii LW30

Normalne warunki pracy

(1) Temperatura powietrza otoczenia nie przekracza +40 stopni, a średnia temperatura w ciągu 24 godzin nie przekracza 25 ° C;

(2) Dolna granica temperatury powietrza otoczenia nie przekracza -25 ° C

(3) wysokość lokalizacji instalacji nie przekracza 2000 m;

(4) Gdy maksymalna temperatura wynosi +40 ° C, wilgotność względnej powietrza nie przekracza 50%. Wyższa wilgotność względna jest dozwolona w niższych temperaturach, takich jak 90% w 20 ° C. Należy podjąć specjalne środki, aby poradzić sobie z kondensacją, która od czasu do czasu występuje z powodu zmian temperatury.

Warunki instalacji

(1) przełącznik jest instalowany w warunkach środowiskowych poziomu zanieczyszczenia 3;

(2) Zainstaluj zgodnie z instrukcjami dostarczonymi przez fabrykę.

Klasyfikacja

1. Według kategorii użytkowania

(1) AC-23A

(2) AC-3

2. Zgodnie z podanym poziomem ochrony (1) bez przełącznika: IP20

(2) z termoplastycznym uszczelnionym skrzynką przełącznika: IP65

Kod specyfikacji pomocniczej

Liczba poziomów: 3 dla trzeciego poziomu, 4 na czwarty poziom

Dodatkowe kontakty: 0 bez, 1 z montowanymi bocznymi kontaktami pomocniczymi

Zacisk pośredni: 0 bez, 1 z neutralnym zaciskiem

Terminal naziemny: 0 bez, 1 z zaciskiem naziemnym

Model produktu i jego znaczenie

LIXIN LW30 Seria rozłącz rozłączenie obciążenia przez parametr przełącznika (specyfikacja)

Specyfikacje modelu	LW30-25 (20)	LW30-32	LW30-40	LW30-63	LW30-80	LW30-100
Uzgodniono prąd ogrzewania LTH a	25 (20)	32	40	63	80	100
Znamionowe napięcie robocze ue v	240 440	240 440	240 440	240 440	240 440	240 440
Wartość znamionowa LE/PE
AC-21A i/KW	20/- 20/-	32/- 32/-	40/- 40/-	63/- 63/-	80/- 80/-	100/- 100/-
AC-22A A/KW	20/- 20/-	32/- 32/-	40/- 40/-	63/- 63/-	80/- 80/-	100/- 100/-
AC-23A A/KW	15/4 15/7.5	22/5,5 22/11	30/7,5 30/15	43/11 43/22	57/18,5 57/30	70/22 70/37
AC-3 i/KW	11,7/3 11,7/5.5	15/4 15/7.5	22/7,5 22/11	36/11 36/18.5	43/15 43/22	57/18,5 57/30
