Kompletny przewodnik po zakupie uniwersalnych przełączników zmiany: od zasad do wyboru i aplikacji (i)

Jako kluczowy element w systemach sterowania elektrycznego, uniwersalnyPrzełączniki zmianysą szeroko stosowane w automatyzacji przemysłowej, systemach zasilania, budynku elektrycznym i innych polach. Ten artykuł rozpocznie się od podstawowych zasad uniwersalnych przełączników zmian, systematycznie wprowadza ich klasyfikację, parametry techniczne, punkty wyboru, środki ostrożności instalacji i typowe scenariusze zastosowań, pomocy inżynierom i technikami w pełni zrozumieć ten ważny komponent elektryczny i zapewnić profesjonalne wskazówki dotyczące ich prawidłowego wyboru w rzeczywistych projektach.

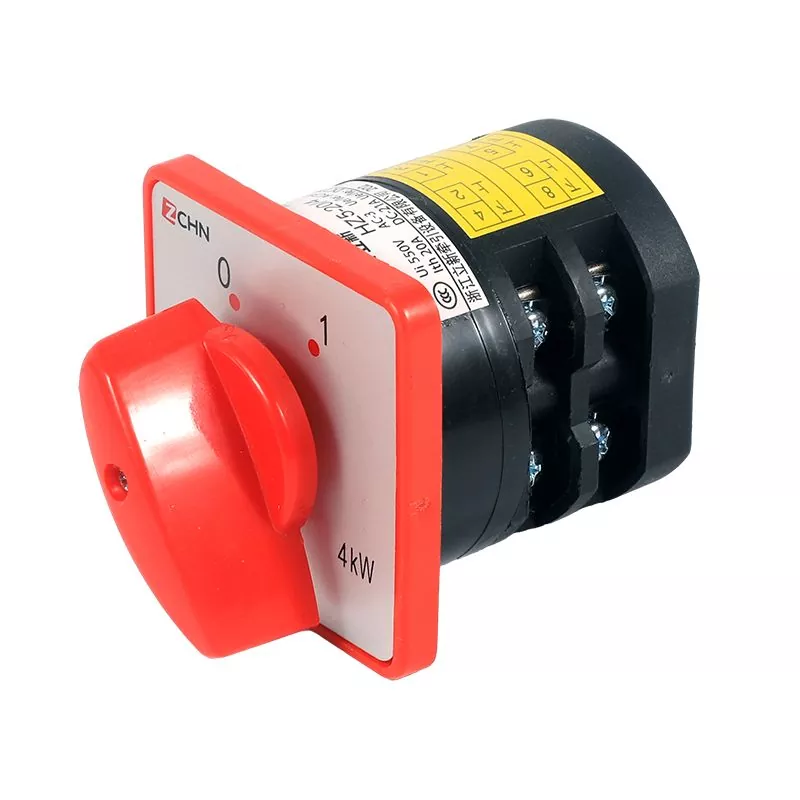

Przegląd i zasada pracy uniwersalnego przełącznika zmiany

UniwersalnyPrzełącznik zmianyjest wieloetapowym, wieloetapowym, wielokrotnym sterowaniem głównym urządzeniem elektrycznym, które odgrywa istotną rolę w systemach sterowania elektrycznego. Gdy uchwyt operacyjny jest obrócony, mechanizm CAM wewnątrz przełącznika jest napędzany do obracania się, aby styki były zamknięte lub odłączone w z góry określonej kolejności, aby zrealizować funkcje sterowania i konwersji obwodu. Ten przełącznik nazywa się „Universal”, ponieważ może dostosować się do różnych potrzeb kontrolnych i spełniać wymagania kontrolne złożonych obwodów poprzez różne kombinacje kontaktowe i metody działania.

Strukturalnie uniwersalny przełącznik transferowy składa się z wielu grup komponentów kontaktowych tej samej struktury, w tym głównie komponentów rdzenia, takich jak mechanizm pracy, urządzenie pozycjonujące, system kontaktowy, wałk obrotowy i uchwyt. Wśród nich system kontaktowy przyjmuje konstrukcję struktury mostu kontaktowego z podwójnym przełomem, a kontakt ruchomy ma funkcję automatycznej regulacji, aby zapewnić synchronizację podczas włączania i wyłączania; Kontakt statyczny jest instalowany na dedykowanym fotelu kontaktowym. Ta staranna konstrukcja zapewnia niezawodność i długą żywotność przełącznika.

Zasada pracy uniwersalnego przełącznika transferu opiera się na mechanicznym działaniu mechanizmu CAM. Gdy operator obraca uchwyt, wewnętrzna krzywka jest napędzana do obracania się przez obracający się wałek, a specyficzny kształt krzywki określa stan włączania i wyłączania kontaktu w różnych pozycjach. Ponieważ CAM można zaprojektować w różne kształty, może zrealizować złożone sekwencje akcji kontaktowej, aby zaspokoić różnorodne potrzeby kontrolne. Ta mechaniczna metoda łączenia jest zarówno intuicyjna, jak i niezawodna, co jest ważnym powodem długowieczności uniwersalnego przełącznika transferu.

W systemach elektrycznych uniwersalne przełączniki transferowe prowadzą głównie następujące funkcje:

- Konwersja obwodu: Przełączanie między wieloma obwodami, takimi jak przełączanie zasilania, przenoszenie obciążenia itp.

- Kontrola pomiaru: stosowany do kontroli pomiaru fazowego woltometrów i ammetrów

- Kontrola silnika: Bezpośrednio kontroluj początkowe regulacja prędkości i odwrócenie silników o małej pojemności

- Operacja zdalnego sterowania: jako przełącznik zdalnego sterowania urządzeniami do dystrybucji zasilania

- Przełączanie sygnałów: Przełączanie i kombinacja sygnału realizacji w złożonych systemach sterowania

Pozycja operacji uchwytu uniwersalnegoPrzełącznik zmianyjest zwykle wyrażany pod kątem, a różne rodzaje przełączników mają różne kąty pozycjonowania i charakterystyki pracy. Zgodnie z różnymi metodami pracy można go podzielić na dwa typy podstawowe: typ pozycjonowania i typ samozarowowania. Przełącznik pozycjonowania pozostanie w określonej pozycji po przeniesieniu uchwytu do określonej pozycji, podczas gdy przełącznik samoresperacji automatycznie powróci do pierwotnej pozycji po zwolnieniu ręki. Ta różnorodność umożliwia uniwersalnego przełącznika transferu dostosowanie się do różnych nawyków operacyjnych i wymagań kontrolnych.

Wraz z rozwojem technologii elektrycznej nowoczesny uniwersalny przełącznik zmian stale zintegrował nowe materiały i nowe procesy na podstawie utrzymania podstawowych zasad niezmienionych, tak że ich wydajność, niezawodność i żywotność usług zostały znacznie ulepszone, stając się niezbędnym i ważnym elementem w dziedzinie kontroli elektrycznej.
