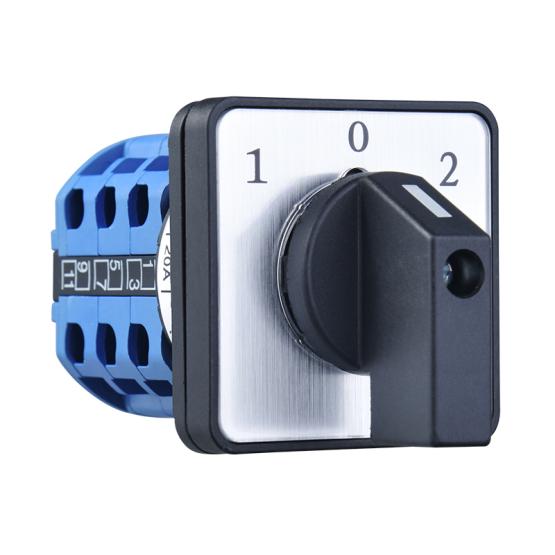

Seria LW26 Universal Changeover Switch Wprowadzenie produktu

Seria LW26 UniversalPrzełącznik zmianyjest produktem wysokiej jakości szeroko stosowanym w dziedzinie krajowej kontroli elektrycznej. Jest produkowany przez wiele znanych firm elektrycznych, w tym marki Changxin, Changjiang Electric i innych marek. Ta seria produktów stała się idealnym substytutem tradycyjnych przełączników zmian z doskonałą wydajnością, różnorodnymi funkcjami i szerokim zastosowaniem. Poniżej znajduje się kompleksowe wprowadzenie do serii LW26 z wielu wymiarów, takich jak parametry techniczne, funkcje produktu i pola aplikacji.

1. Przegląd produktu i podstawowe parametry

Uniwersalny przełącznik zmiany serii LW26 to wielofunkcyjny element sterowania elektrycznego, odpowiednio do obwodów elektrycznych o AC 50 Hz, znamionowym napięciu roboczym 440 V, napięcie prądu stałego 240 V i poniżej oraz prąd znamionowy od 10A do 160a. Produkt jest zgodny ze standardami krajowymi i międzynarodowymi, takimi jak GB 14048.3, GB 14048.5, IEC 60947-3, IEC 60947-5-1, a niektóre modele również przeszły certyfikat USL i kwalifikują się do dostępu do rynku międzynarodowego.

Ta seria produktów ma pełne specyfikacje, a obecne poziomy obejmują 10a, 20a, 25a, 32a, 63a, 125a i 160a, które mogą spełniać wymagania kontrolne różnych obciążeń mocy. Znamione napięcie izolacyjne osiąga 660 V, z dobrą wydajnością izolacji elektrycznej. Żywotność mechaniczna może osiągnąć 0,1 × 10 ⁶ razy, żywotność elektryczna wynosi 0,03 × 10⁶ razy, a częstotliwość robocza wynosi 120 razy w godzinach, co jest odpowiednie na okazje, w których obwód nie jest często podłączony ani odłączany.

2. Funkcje produktu i zalety projektowe

Przełącznik transferu serii LW26 ma wiele znakomitych funkcji projektowych i zalet wydajności:

1. Kompaktowa struktura i niewielki rozmiar: zoptymalizowana konstrukcja zmniejsza wielkość produktu, zapewniając jednocześnie wydajność, co ułatwia instalację w ograniczonej przestrzeni. Rozmiar panelu ma różne specyfikacje, takie jak 30 × 30 mm, 48 × 48 mm, 64 × 64 mm itp. W zależności od modelu.

2. Projekt bezpieczeństwa ochrony palców: Cztery przełączniki LW26-10, LW26-20, LW26-25 i LW26-32F są specjalnie zaprojektowane z funkcją ochrony palców, aby skutecznie zapobiegać przypadkowym dotykaniu części żywych podczas pracy i poprawy bezpieczeństwa użytkowania.

3. Tryb elastycznego działania: Operacja konwersji produktu jest elastyczna i zapewnia różnorodne typy uchwytu i kąty obsługi. Niektóre modele mogą być wyposażone w ochronne skorupy z poziomem ochrony IP65, który jest odpowiedni do stosowania w trudnych środowiskach.

4. Projekt wysokiej niezawodności: Wybór materiału jest wykwintna, wydajność izolacji jest dobra, a system kontaktowy wykorzystuje materiały wysokiej jakości, aby zapewnić długoterminową niezawodność. Wygląd jest nowatorski i spełnia estetyczne potrzeby nowoczesnego sprzętu przemysłowego.

5. Wielofunkcyjne modele pochodne: Seria produktów pochodnych obejmuje przełączniki kłódki i ukryte przełączniki blokady (63A i poniżej), które mogą być używane jako przełączniki odcięcia zasilania dla ważnego sprzętu w celu zapobiegania niewłaściwej formy i kontrolowania działania nieautoryzowanego personelu.

3. Parametry techniczne

Seria LW26 ma bogate i kompleksowe parametry techniczne, a różne modele są zoptymalizowane pod kątem różnych scenariuszy aplikacji:

(1) Obecna pojemność przenoszenia:

-AC-21A/AC-22A Zastosowania: 10a do 150a

- AC-23A Zastosowania: 7,5A do 135A

- Zastosowania AC-3 (sterowanie silnikiem): 5,5A do 95A

- Aplikacje AC-4 (kontrola joggingu): 1,75A do 55a

(2) Zakres mocy sterowania:

-AC-23a: 1,8 kW do 75 kW (trójfazowy)

-AC-3: 1,5 kW do 37 kW (trójfazowy)

-AC-4: 0,37 kW do 15 kW (trójfazowy)

(3) Różnorodność wielkości instalacji:

- Dostępne w kwadratowych i prostokątnych formach panelu

- Odstępy od otworów instalacyjnych od 20 mm do 68 mm

- Zewnętrzna grubość od 28 mm do 88 mm

(4) Specjalna zdolność do adaptacji środowiska:

- Środowisko pracy Temperatura: -5 ℃ do +40 ℃

- Średnia temperatura w ciągu 24 godzin nie przekracza +35 ℃

- Wysokość nie przekracza 2000 metrów

- Musi być używany w czystym środowisku

4. Główne obszary aplikacji

Ze względu na doskonałą wydajność i szeroką adaptację, seria LW26 UniversalPrzełącznik zmianyjest szeroko stosowany w wielu dziedzinach:

(1) Pole kontroli przemysłowej:

- Jako przełącznik sterowania obwodu może zdać sobie sprawę z przełączania różnych stanów obwodów

- Przełącznik sprzętu testowego, używany do wyboru i przełączania obwodów testowych

- Przełącznik sterowania silnikiem, bezpośrednio sterowanie początkiem, stop i odwrócenie małych silników zasilania

(2) Pole systemu zasilania:

- Przymierza przełącznika urządzeń dystrybucyjnych zasilania

- Urządzenie do przełączania zasilania, realizacja konwersji głównych i rezerwowych zasilaczy

- Kontrola pomiaru zmiany fazowej instrumentów pomiarowych elektrycznych

(3) Specjalne pole sprzętu:

- Przełącznik zmiany urządzeń spawalniczych elektrycznych niektóre modele są szczególnie odpowiednie do zastosowań w zakresie spawalniczym

- Obwód sterujący narzędzi maszynowy, realizacja przełączania różnych trybów pracy

- Servo System Control, używany do przełączania sygnałów i kombinacji

(4) Pole krytyczne bezpieczeństwa:

- Przełącznik odcięcia zasilania dla ważnego sprzętu (przy użyciu typu kłódki lub ukrytego modelu pochodnego typu blokady)

-Aplikacja środowiska odporna na eksplozję (model specjalny z walem odpornym na eksplozję)

- Krytyczny sprzęt, który musi zapobiec działaniu nieautoryzowanego personelu

5. Wymiana modelu i pozycjonowanie rynkowe

Seria LW26, jako nowy idealny produkt zastępczy, może zastąpić wiele istniejących tradycyjnych modeli przełączników w Chinach, w tym:

- LW2, LW5, LW6, LW8, LW12, LW15 Series Universal Conversion przełączniki konwersji

- HZ5, HZ10, HZ12 Series Przełączniki

- Przełączniki konwersji w niektórych importowanych urządzeniach

Ta seria produktów jest produkowana przez wiele firm, wśród których seria LW26 marki Changxin produkowana przez Wenzhou Changjiang Switch Factory przeszła certyfikat USL i jest szeroko stosowany przez producentów krajowych maszyn spawalniczych na eksportowanych produktach spawalniczych. Zhejiang Fulu Explosion-Proof Technology Co., Ltd. uruchomił również model odporny na eksplozję z wałkiem odpornym na eksplozję, odpowiedni dla niebezpiecznych środowisk.

6. Przewodnik wyboru

W praktycznych zastosowaniach należy wziąć pod uwagę następujące czynniki przy wyborze serii LW26:

(1) Wybierz odpowiedni model

(2) Wymagania dotyczące częstotliwości roboczej: W przypadku okazji wymagających częstego działania należy wybrać model o dłuższej żywotności pracy

(3) Wymagania dotyczące ochrony bezpieczeństwa: Wybierz zamykany model na okazje, które muszą zapobiec niewłaściwości; Wybierz model chroniony palcem na okazje z ryzykiem porażenia prądem

(4) Warunki środowiskowe: Wybierz model ochrony IP65 dla wilgotnych i zakurzonych środowisk; Wybierz model FlameProof dla środowisk odpornych na eksplozję

(5) Ograniczenia przestrzeni instalacji: Wybierz odpowiedni rozmiar i grubość panelu w oparciu o dostępną przestrzeń

(6) Złożoność kontroli: Wybierz liczbę węzłów kontaktowych i metody kombinacji na podstawie liczby obwodów do kontrolowania

Seria LW26 stała się ważnym wyborem w dziedzinie kontroli przemysłowej dzięki kompleksowej wydajności, różnorodnym modele i szerokim zastosowaniu. Niezależnie od tego, czy jest to tradycyjne systemy kontroli elektrycznej, czy nowoczesne systemy automatyzacji, seria LW26 UniversalPrzełączniki zmianymoże zapewnić niezawodne i elastyczne rozwiązania.
